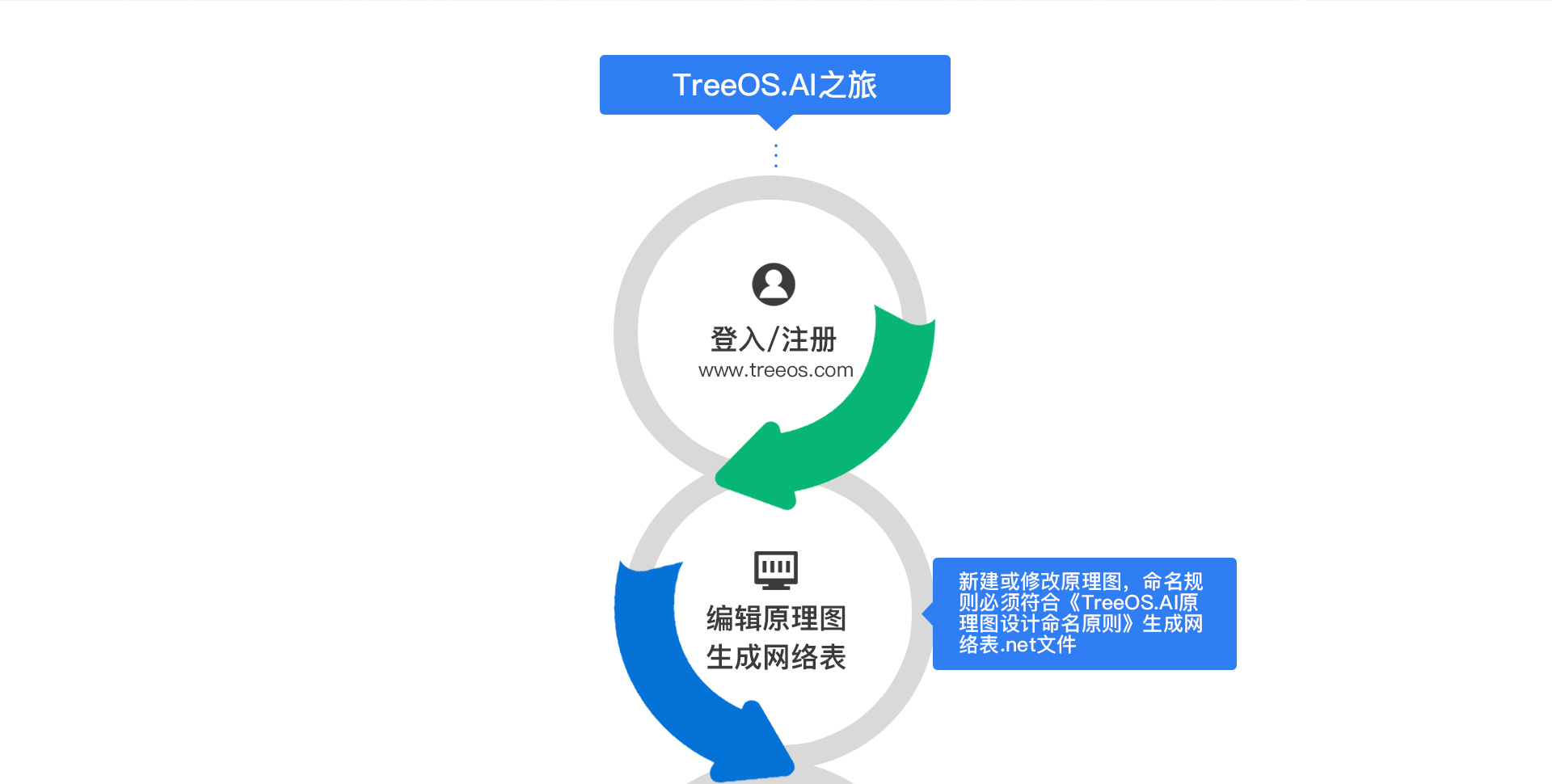

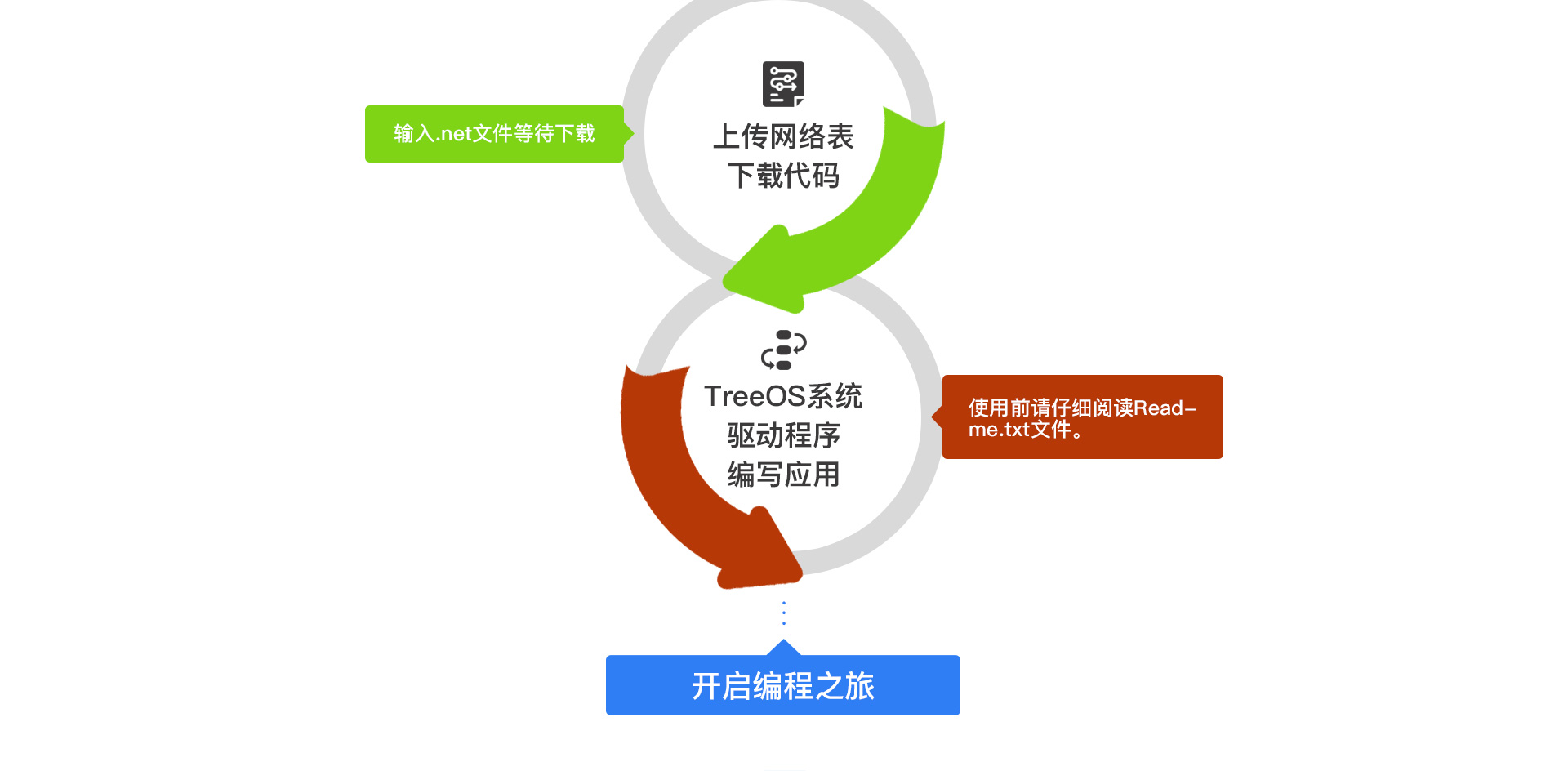

序号 MCU型号 系列 功能 默认主时钟频率 开发环境
1 STM32F103T8U STM32 26IO/2U/4T/10xAD12b 72 Keil
2 STM32F103TBU STM32 26IO/2U/4T/10xAD12b 72 Keil
3 STM32F103C8T STM32 37IO/3U/4T/10xAD12b 72 Keil
4 STM32F103CBT STM32 37IO/3U/4T/10xAD12b 72 Keil
5 STM32F103CBU STM32 37IO/3U/4T/10xAD12b 72 Keil
6 STM32F103R8T STM32 51IO/3U/4T/16xAD12b 72 Keil
7 STM32F103R8H STM32 51IO/3U/4T/16xAD12b 72 Keil
8 STM32F103RBT STM32 51IO/3U/4T/16xAD12b 72 Keil
9 STM32F103RBH STM32 51IO/3U/4T/16xAD12b 72 Keil
10 STM32F103V8T STM32 80IO/3U/4T/16xAD12b 72 Keil
11 STM32F103V8H STM32 80IO/3U/4T/16xAD12b 72 Keil
12 STM32F103VBT STM32 80IO/3U/4T/16xAD12b 72 Keil
13 STM32F103VBH STM32 80IO/3U/4T/16xAD12b 72 Keil
14 STM32F103V8I STM32 80IO/3U/4T/16xAD12b 72 Keil
15 STM32F103VBI STM32 80IO/3U/4T/16xAD12b 72 Keil
16 STM32F103RCT STM32 51IO/5U/8T/16xAD12b 72 Keil
17 STM32F103RCY STM32 51IO/5U/8T/16xAD12b 72 Keil
18 STM32F103RDT STM32 51IO/5U/8T/16xAD12b 72 Keil
19 STM32F103RDY STM32 51IO/5U/8T/16xAD12b 72 Keil
20 STM32F103RET STM32 51IO/5U/8T/16xAD12b 72 Keil
21 STM32F103REY STM32 51IO/5U/8T/16xAD12b 72 Keil
22 STM32F103VCT STM32 80IO/5U/8T/16xAD12b 72 Keil
23 STM32F103VCH STM32 80IO/5U/8T/16xAD12b 72 Keil
24 STM32F103VDT STM32 80IO/5U/8T/16xAD12b 72 Keil
25 STM32F103VDH STM32 80IO/5U/8T/16xAD12b 72 Keil
26 STM32F103VET STM32 80IO/5U/8T/16xAD12b 72 Keil
27 STM32F103VEH STM32 80IO/5U/8T/16xAD12b 72 Keil
28 STM32F103ZCT STM32 112IO/5U/4T/21xAD12b 72 Keil
29 STM32F103ZCH STM32 112IO/5U/4T/21xAD12b 72 Keil
30 STM32F103ZDT STM32 112IO/5U/4T/21xAD12b 72 Keil
31 STM32F103ZDH STM32 112IO/5U/4T/21xAD12b 72 Keil
32 STM32F103ZET STM32 112IO/5U/4T/21xAD12b 72 Keil
33 STM32F103ZEH STM32 112IO/5U/4T/21xAD12b 72 Keil
34 GD32VF103R4 RISC-V 51IO/2U/6T/16xAD12b 108 GCC_RISCV
35 GD32VF103R6 RISC-V 51IO/2U/6T/16xAD12b 108 GCC_RISCV
36 GD32VF103R8 RISC-V 51IO/5U/8T/16xAD12b 108 GCC_RISCV
37 GD32VF103RB RISC-V 51IO/5U/8T/16xAD12b 108 GCC_RISCV
38 GD32VF103V8 RISC-V 80IO/5U/8T/16xAD12b 108 GCC_RISCV
39 GD32VF103VB RISC-V 80IO/5U/8T/16xAD12b 108 GCC_RISCV
40 STC12C5A60S2_35i_LQFP44 STC51 40IO/2U/5T/8xAD10b 11.0592 Keil
41 STC12C5A60S2_35i_LQFP48 STC51 44IO/2U/5T/8xAD10b 11.0592 Keil
42 STC12C5A60S2_35i_PDIP40 STC51 42IO/2U/5T/8xAD10b 11.0592 Keil
43 STC8A8K32S4A12_LQFP44 STC51 36IO/2U/5T/8xAD10b 11.0592 Keil

01.存储器

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 SST25VF016 同器件型号 2MB Flash存储器
2 AT45DB081D 同器件型号 SPI接口1MB Flash存储器
3 AT24C01 同器件型号 I2C接口128字节EEPROM存储器
4 AT24C02 同器件型号 I2C接口256字节EEPROM存储器
5 AT24C04 同器件型号 I2C接口512字节EEPROM存储器
6 AT24C08 同器件型号 I2C接口1KB EEPROM存储器
7 AT24C16 同器件型号 I2C接口2KB EEPROM存储器
8 AT24C32 同器件型号 I2C接口4KB EEPROM存储器
9 AT24C64 同器件型号 I2C接口8KB EEPROM存储器

02.传感器

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 DS18B20 同器件型号 单总线温度传感器
2 Dh31 同器件型号 单总线温湿度传感器
3 AM2305 同器件型号 单总线温湿度传感器
4 MPU6050 同器件型号 陀螺仪芯片
5 MPU6050模块 MPU6050_M1 陀螺仪模块 资料链接
6 MAX31865 同器件型号 RTD温度传感器信号调理芯片
7 MAX31865模块 MAX31865_M1 RTD温度传感器信号调理模块 资料链接

03.人机交互信息输出与显示器件

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 0.96英寸OLED屏 GMD09605 I2C接口
2 SM420364 同器件型号 4位七段式扫描数码管(共阴)
3 122×32液晶 LCD_12232_SED1520 并口,主控芯片为SED1520
4 128×64液晶 LCD_12864_HD61202 并口,主控芯片为HD61202
5 16字符×2行液晶 LCD_1602 并口,主控芯片为HD44780
6 有源蜂鸣器 BEEP_DC 5V或3.3V直流供电
7 继电器 Relay 继电器
8 JZC-32F/012-ZS3(555) 同器件型号 继电器
9 LED状态指示灯 LED 状态指示灯
10 ISD4004-08MPY 同器件型号 ISD4004系列语音芯片
11 ISD4004-10MPY 同器件型号 同上
12 ISD4004-12MPY 同器件型号 同上
13 ISD4004-16MPY 同器件型号 同上
14 ISD4004-08MSY 同器件型号 同上
15 ISD4004-10MSY 同器件型号 同上
16 ISD4004-12MSY 同器件型号 同上
17 ISD4004-16MSY 同器件型号 同上
18 ISD4004-08ME 同器件型号 同上
19 ISD4004-10ME 同器件型号 同上
20 ISD4004-12ME 同器件型号 同上
21 ISD4004-16ME 同器件型号 同上
22 4位数码管显示模块 HC595_SEG 内部通过两片HC595实现锁存驱动数码管 资料链接
23 YYVP 语音芯片 定制化电子秤语音播放芯片 资料链接

04.人机信息输入器件

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 4×4矩阵键盘 Keyboard4x4 4乘4矩阵键盘
2 3×3矩阵键盘 Keyboard3x3 3乘3矩阵键盘

05.逻辑接口或电平转换芯片

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 74HC573 同器件型号 8bit锁存器
2 74HC574 同器件型号 8bit锁存器 资料链接
3 74HC595 同器件型号 串转并口芯片
4 ULN2003A 同器件型号 达林顿驱动管阵列
5 MAX3232 同器件型号 TTL转RS232电平芯片
6 SP3232 同器件型号 TTL转RS232电平芯片(与MAX3232引脚兼容) 资料链接
7 MAX485 同器件型号 TTL转RS485电平芯片
8 ISL83072 同器件型号 TTL转RS485电平芯片(与MAX485引脚兼容)

06.数字通信芯片(模块)

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 G510TTLDTU 同器件型号 GPRS通信模组
2 ATK1218-BD S1216 GPS信号接收模块 资料链接
3 IRM3638T 同器件型号 红外线遥控器接收头,可实现NEC码解析
4 HS0038 同器件型号 同上
5 W5500 同器件型号 以太网通信芯片
6 HC05 同器件型号 串口转蓝牙通信模块
7 MFRC52201HN1 同器件型号 RFID读写芯片
8 RFID-RC522 同器件型号 基于MFRC522的RFID读写模块
9 PL2303 同器件型号 串口通信 资料链接
10 CH340 同器件型号 串口转USB口芯片
11 MCP2515模块 MCP2515_M1 基于MCP2515芯片的CAN总线数据收发器模块
12 PT2262模块 ZB-FSK-2A 无线遥控发射/接收模块
13 HS2272C_L4模块 CZS-2A 无线遥控解码电路
14 Zigbee通信模块 Link@Transfer_zigbee 物联网实训系统配套模块 资料链接
15 Lora通信模块 Link@Transfer_Lora 物联网实训系统配套模块
16 蓝牙通信模块 Link@Transfer_Ble4.2 物联网实训系统配套模块
17 蓝牙通信模块 JDY-08 物联网实训系统配套模块
18 NBIoT通信模块 M5311 物联网实训系统配套模块

07.信息获取功能芯片(模块)

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 PCF8563 同器件型号 实时时钟芯片
2 DS3231模块 DS3231_M1 高精度温度补偿实时时钟模块 资料链接
3 DS1307模块 DS1307_M1 高精度温度补偿实时时钟模块 资料链接
4 DS1302模块 DS1302_M1 实时时钟模块 资料链接
5 AJ-SR04M模块 AJ_SR04M_T 超声波测距模块(脉冲输出模式) 资料链接
6 AJ-SR04M模块 AJ_SR04M_U 超声波测距模块(串口模式) 资料链接
7 HC-SR04 同器件型号 超声波测距模块 资料链接
8 TM7705 同器件型号 高精度ADC
9 ADC0804 同器件型号 通用型ADC
10 ADC0804模块 ADC0804_M1 通用型ADC模块 资料链接
11 PCF8591 同器件型号 I2C接口多路ADC
12 CH376S 同器件型号 U盘读写芯片
13 HX711_C 同器件型号 电子秤AD转换模块

08.模拟器件

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 电阻 见TreeOS.AI使用说明书第3部分 连接信号
2 电容 见TreeOS.AI使用说明书第3部分 连接电容的MCU引脚被识别为ADC功能
3 8050 同器件型号 NPN型小功率三极管
4 9013 同器件型号 NPN型小功率三极管
5 9014 同器件型号 NPN型小功率三极管
6 8550 同器件型号 PNP型小功率三极管
7 9012 同器件型号 PNP型小功率三极管
8 LM358 同器件型号 运算放大器,与之连接的MCU引脚识别为片上ADC功能
9 IR333 同器件型号 被识别为38kHz载波红外遥控发码功能
10 IR204 同器件型号 同上

09.MCU片上外设(具体使用方法见TreeOS.AI使用说明书第3部分)

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 ADC模块 MCU_ADC MCU自带A/D转换
2 PWM模块 MCU_PWM MCU自带PWM
3 UART模块 MCU_UART MCU自带USART

10.其他器件

序号 器件型号或名称 原理图中应采用的注释 功能 备注
1 XY-LPWM模块 XY-LPWM_M1 PWM信号输出模块 资料链接
